最小值

典型值

最大值

功耗

电源电压

3.3

V

Vcc±5%

工作电流

≦60

mA

负载 RL=50Ω 至 VDD-2V

输出特性

标准频率

312.5

MHz

震荡模式

基频

输出波形

LVPECL

—--

高电平输出电压

VDD-1.1

低电平输出电压

VDD-1.5

启动时间

10

ms

从 0 到 90% VCC 处的时间

上升时间

0.4

ns

处于 (VOH-V

OL) 幅值的 20% 至 80% 之间

下降时间

0.4

ns

频率稳定度

-20

+20

ppm

包含初始频率偏差、温度变化、电压变动及年老化率 (±25℃)

相位抖动

35 fs

积分范围 12kHz~20MHz @312.5MHz, 3.3V

占空比

45

50

%

差分摆幅

0.8

2.0

V

三态控制

输出使能

70VDD

%

当 OE 引脚为逻辑 "1" 或悬空时，输出使能；当 OE 引脚为逻辑 "0" 时，输出禁止

输出禁止

30VDD

%

温度范围

工作温度范围

-40

105

℃

储存温度范围

-55

125

℃

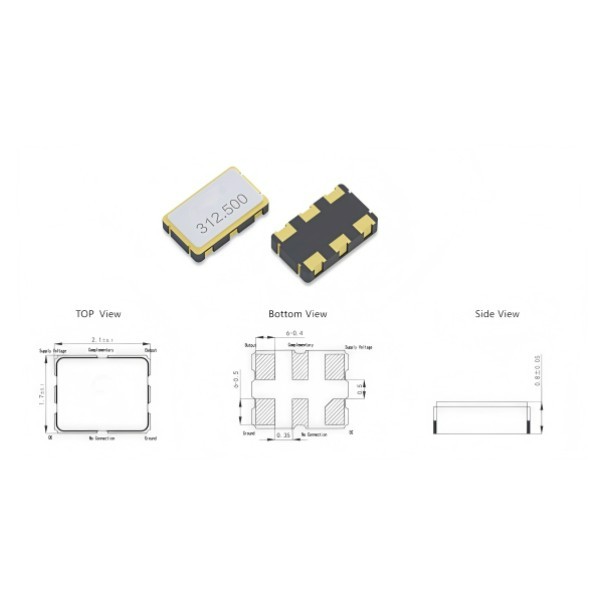

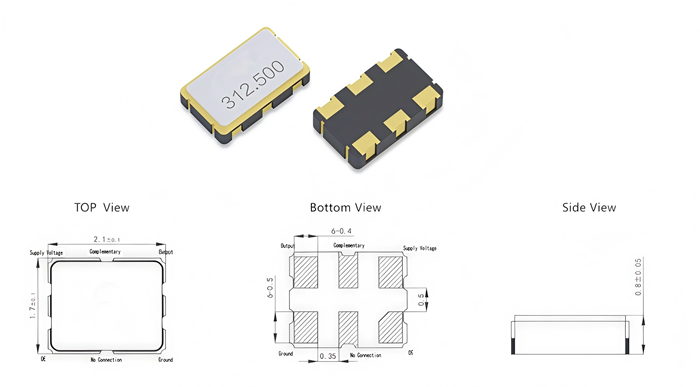

1

CE or NC

2

NC

3

GND

4

OUT

5

OUTN

6

VDD
