频率：100MHz
供电电压：5.0V
波形：正弦波
参考温度下的初始精度：≤±10ppm
温度特性：≤±20ppm@-40~85℃
一款高稳定度的100MHz正弦波振荡器，专为关键时序应用设计。工作电压5.0V，在-40°C至85°C宽温范围内，其精度≤±10ppm，稳定度≤±20ppm，性能可靠。是通信、测试设备及高速数据系统的理想选择。
参数 | 值 | 单位 | 测试条件 | ||||
最小值 | 典型值 | 最大值 | |||||
功耗 | 电压 | 5.0 | VDC | Vcc±2% | |||
电流 | 30 | mA | |||||
输出 | 频率 | 100.000 | MHz | ||||
波形 | 正弦波 | —-- | |||||
输出功率 | 5.0 | dBm | |||||
谐波失真 | -30 | dBc | |||||
杂波响应 | -70 | dBc | |||||
负载阻抗 | 50 | Ω | |||||
频率稳定度 | 基准温度下初始准确度 | -10 | +10 | ppm | 25℃±2℃，出厂时 | ||
温度特性 | -20 | +20 | ppm | -40～85℃ @25℃ | |||
相噪 | @1Hz | ——- | dBc/Hz | ||||
@10Hz | -85 | dBc/Hz | |||||
@100Hz | -120 | dBc/Hz | |||||
@1KHz | -145 | dBc/Hz | |||||
@10KHz | -160 | dBc/Hz | |||||
@100KHz | -165 | dBc/Hz | |||||
@1MHz | -165 | dBc/Hz | |||||
环境特性 | 工作温度范围 | -40 | 85 | ℃ | |||
存储温度 | -55 | 85 | ℃ | ||||

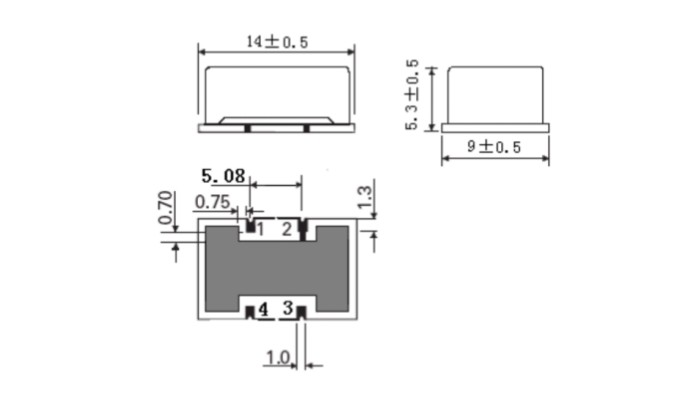

14×9×5.3mm | ||
PIN | 符号 | 电气性能 |
1 | NC | |
2 | GND | Ground |
3 | OUT | Frequency Out |
4 | VCC | Power input |
