频率：122.88MHz
供电电压：5.0V
频率稳定性：≤±0.05ppm（-55～+85℃，25℃）
频率精度：≤±0.1ppm
相位噪声：-165 dBc/Hz（10kHz）
这款 122.88MHz OCXO 在 -55°C 至 +85°C 的极端温度范围内具有高频率稳定性和超低相位噪声，使其成为恶劣环境应用的理想精密频率基准。
5G/基站
雷达/卫星通信
测试设备
电网/石油天然气
数据中心
参数 | Value | Unit | Test Condition | ||||
Min. | Type | Max. | |||||
功耗 | 电源 | 5.0 | VDC | Vcc±5% | |||
电流 | 启动电流 | 800 | mA | ||||
工作电流 | 300 | mA | 25℃ | ||||
输出 | 频率 | 122.88 | MHz | ||||
波形 | Sine wave | —-- | |||||
输出功耗 | 7.0 | dBm | Load: 50Ω | ||||
谐波 | -35 | dBc | Load: 50Ω | ||||
杂波 | -80 | dBc | Load: 50Ω | ||||
负载 | 47.5 | 50 | 52.5 | Ω | Load ± 5% | ||
频率稳定度 | 频率稳定度 | -0.1 | +0.1 | ppm | 出厂校准值，+25℃ | ||
老化 | 日 | -0.5 | +0.5 | ppb | 连续通电 30 天后进行测试 | ||
年 | -0.05 | +0.05 | ppm | 第一年，测试是在连续通电 30 天后进行的。 | |||
温度特性 | -0.01 | +0.01 | ppm | -55～+80℃, @25℃ | |||
-0.05 | +0.05 | ppm | -55～+85℃, @25℃ | ||||
电源特性 | -5.0 | +5.0 | ppb | Vcc±5% | |||
负载特性 | -5.0 | +5.0 | ppb | Load ± 5% | |||
短期频率稳定度 | 1E-11@1s | 艾伦偏差，通电时间 > 1 小时（静态，无风）。 | |||||
相噪 | @1Hz | ——- | dBc/Hz | ||||
@10Hz | -95 | dBc/Hz | |||||
@100Hz | -125 | dBc/Hz | |||||
@1KHz | -155 | dBc/Hz | |||||
@10KHz | -165 | dBc/Hz | |||||
@100KHz | -167 | dBc/Hz | |||||
@1MHz | ——- | dBc/Hz | |||||
开机特性 | -0.1 | +0.1 | ppm | 启动后 5 分钟内的频率偏差与 1 小时后的频率偏差。 | |||
环境 | 工作温度范围 | -55 | 85 | ℃ | |||
贮存温度范围 | -55 | 105 | ℃ | ||||

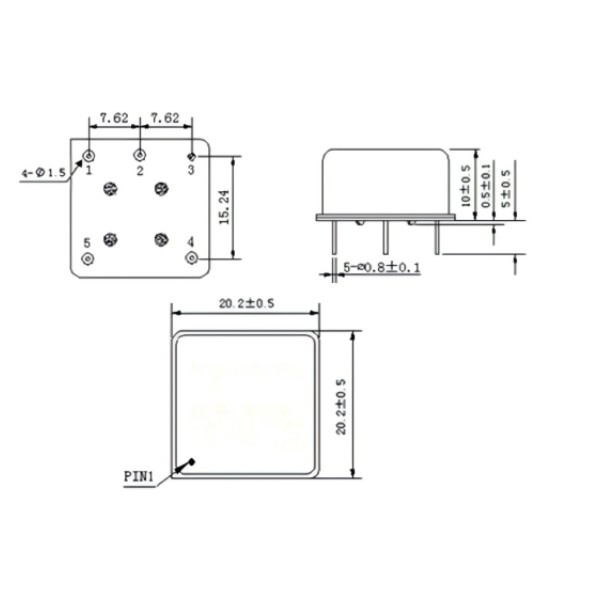

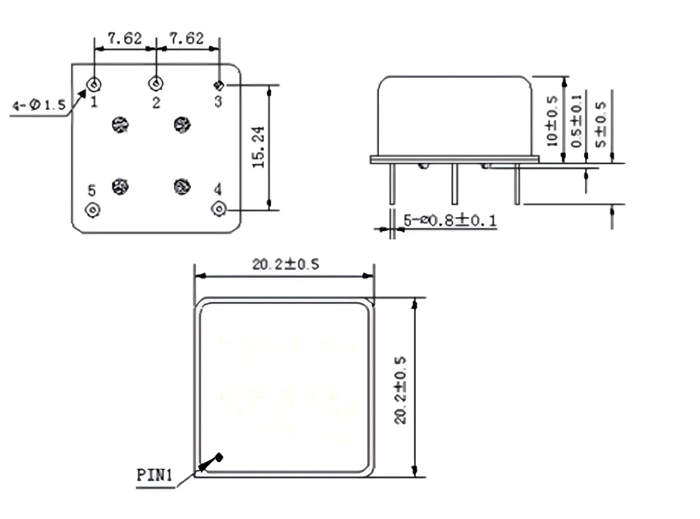

20.2×20.2×10mm | |
Pin | Function |
1 | NC |
2 | NC |
3 | GND |
4 | OUT |
5 | VCC |
