DIP2525 100MHz OCXO Stability 50ppb

频率：100.000 MHz（正弦波）
稳定性：±0.05 ppm（–40°C 至 +85°C）
相位噪声：极低的本底噪声 –180 dBc/Hz（在 100 kHz 至 1 MHz 偏频处）
老化率：±0.1 ppm/年（超高稳定性）
频率控制：电压控制（EFC），±1 ppm 调节范围
输出功率：+13 dBm（典型值）

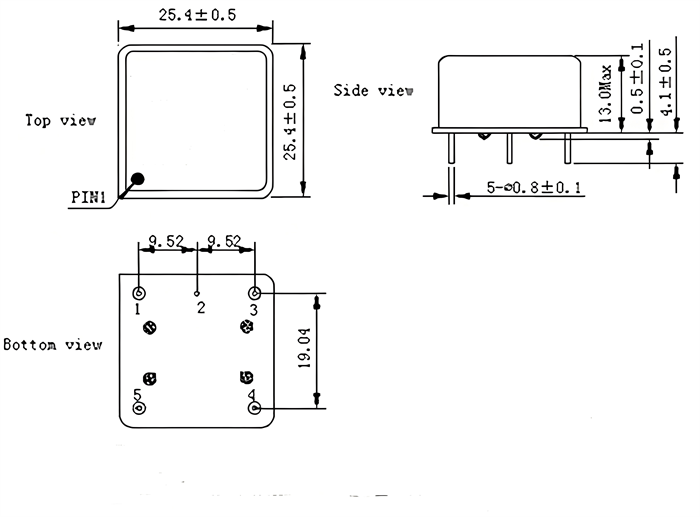

外形尺寸：紧凑型 25.4 x 25.4 mm（1 英寸正方形）封装
电源：5 VDC（标准）

100MHz 超低相位噪声恒温晶体振荡器 (OCXO) —— 高稳定性精密授时源

产品简介:

这款 100MHz OCXO 是一款高性能的恒温晶体振荡器（Oven Controlled Crystal Oscillator），专为关键任务同步及高精度通信系统而设计。凭借业界领先的 -180 dBc/Hz 相位噪声本底以及 <5E-11 的短期稳定性（阿伦方差），该振荡器确保了无与伦比的信号纯净度。加之其 ±0.05 ppm 的温度稳定性及低 G 灵敏度（±0.5 ppb/G），它能在最严苛的射频（RF）环境中提供可靠的性能保障。

核心优势:

业界领先的相位噪声：在 100kHz 和 1MHz 频偏处达到 -180 dBc/Hz。
卓越的稳定性：在 -40°C 至 +85°C 的宽温范围内，频率稳定性紧至 ±0.05 ppm。
优异的短期稳定性：阿伦偏差（Allan deviation）< 5E-11，确保精密授时精度。
极低的年老化率：日老化率小于 ±1.0 ppb；年老化率控制在 ±0.1 ppm 以内。
纯净的正弦波输出：具备极高的信号完整性，谐波抑制优于 -50 dBc，杂散抑制优于 -80 dBc。
强大的环境适应性：低 G 灵敏度（±0.5 ppb/G），适用于高振动环境下的应用。
电压控制 (EFC) 功能：提供 0-5V 的调谐范围及 ±1 ppm 的调节能力，便于进行精密校准。

典型应用:

先进雷达系统：确保实现最大的目标探测距离及多普勒分辨率。
卫星通信 (SATCOM)：为上/下变频提供高纯净度的参考信号源。
测试与测量设备：作为高端频率合成器及信号分析仪的参考时钟。
精密时间协议 (PTP)：为 5G 通信及数据中心内的系统同步提供高稳定度的时钟基准。

规格

	规格参数		值			单位	备注
			最小值	典型值	最大值
电源消耗	电源抵押	工资电压		5		VDC	Vcc±5%
	电流	启动电流			700	mA	@Vcc±5%,25℃
		工作电流			300	mA	@Vcc±5%,25℃
输出	频率		100.000			MHz
	波形		Sine wave			—--
	输出功率		8.0	13.0		dBm	Load: 50Ω
	谐波				-50	dBc	Load: 50Ω
	杂波				-80	dBc	Load: 50Ω
	负载		47.5	50	52.5	Ω	Load ± 5%
频率稳定	初始精度（出厂校正值）		-0.2		+0.2	ppm	VC = 2.0V，25℃，通电 30 分钟
	老化	日	-1.0		+1.0	ppb	经连续通电30天后测试
		年	-0.1		+0.1	ppm	第一年，测试是在连续通电30天后进行的。
	温度特性		-0.05		+0.05	ppm	-40～85℃ @25℃
	电源特性		-0.01		+0.01	ppm	Vcc±5%
	负载特性		-0.01		+0.01	ppm	Load ± 5%
	短时频率稳定度			<5E-11			阿伦偏差，上电时间 > 1小时
	G灵敏度		-0.5		+0.5	ppb/G	最差轴
	相噪	@1Hz		——-	-----	dBc/Hz	置于室温下的密封箱内，免受 EMI/EMC 或其他干扰，通电 1 小时后进行测试。测试设备：E5052B。
		@10Hz		-110	-105	dBc/Hz
		@100Hz		-140	-135	dBc/Hz
		@1KHz		-165	-160	dBc/Hz
		@10KHz		-176	-171	dBc/Hz
		@100KHz		-180	-175	dBc/Hz
		@1MHz		-180	-175	dBc/Hz
频率调节	频率调节方式		Voltage Regulation (Voltage Control)			—--
	电压控制电压输入		0~5			VDC
	频率调节范围		-1		+1	ppm
	斜率		正斜率			——-
	线性度				5	%
	电压控制输入阻抗		100			KΩ
环境	工作温度范围		-40		85	℃
	储存温度范围		-55		105	℃
