频率：80 MHz
输出：正弦波
供电电压：5 V
环境稳定性：0.3 ppm
频率精度：0.3 ppm
高稳定性： 在 -55°C 至 +85°C 超宽温环境下，频率稳定度达 ±0.3 ppm。
超低相噪： 信号纯度极高，100kHz 处相位噪声低至 -173 dBc/Hz。
高效功耗： 预热 2.5W，稳定后仅 0.8W，节能且发热低。
精确调控： 支持 EFC 电压控制 (0-5V)，可实现 ±0.5 ppm 频率微调。
坚固可靠： 紧凑的锡封结构，专为高性能工业及军事环境设计。
通信系统： 基站及高速数据传输的基准时钟。
航空航天与军工： 雷达、导航及电子对抗设备。
精密测量： 信号源、频谱仪等高端测试仪器。
授时系统： GPS 驯服晶振及高精度时间同步网络。
| 参数 | 值 | 单位 | 测试条件 | |||
| 最小值 | 典型值 | 最大值 | ||||
| 连接 | 电源电压 | 4.75 | 5 | 5.25 | V | |
| 负载 | 50 | Ω | ||||
| 谐波抑制 | -30 | dBc | ||||
| 杂波抑制 | -80 | dBc | ||||
| 启动时间 | - | 125 | ms | |||
| 输出 | 频率 | 80 | MHz | |||
| 波形 | 正弦波 | —-- | ||||
| 输出功率 | 7 | dBm | 负载50Ω | |||
| 控制斜率 | Positive | - | ||||
| 线性度 | 10 | % | ||||
| 特点 | 频率准确度 | -0.3 | 0.3 | ppm | ||
| 频率-温度稳定度 | -0.3 | 0.3 | ppm | -40～+95℃, fref=(fmax+fmin)/2 | ||
| 老化 | -0.2 | 0.2 | ppm | |||
| 相噪 | @100Hz | -130 | dBc/Hz | 负载 50Ω | ||
| @1KHz | -160 | dBc/Hz | ||||
| @10KHz | -170 | dBc/Hz | ||||
| @100KHz | -173 | dBc/Hz | ||||
| 功耗 | 电流 | 2.5 | W | @开机 | ||
| W | @稳定运行 | |||||
| 调频调节范围 | ±0.5 | ppm | ||||
| 压控电压范围 | 0 | - | 5 | VDC | ||
| 输入阻抗 | 10 | KΩ | ||||
| 可工作温度范围 | -40 | 95 | ℃ | |||
| 储存温度范围 | -55 | 105 | ℃ | |||
| 负载 | 45 | 55 | Ω | |||

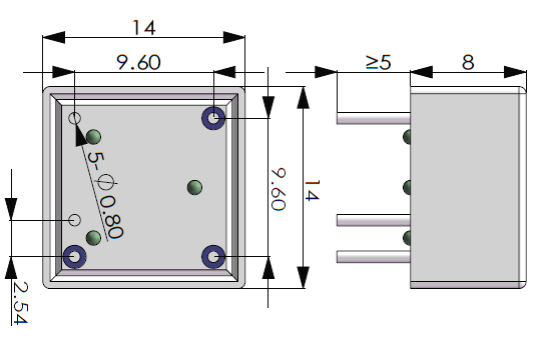

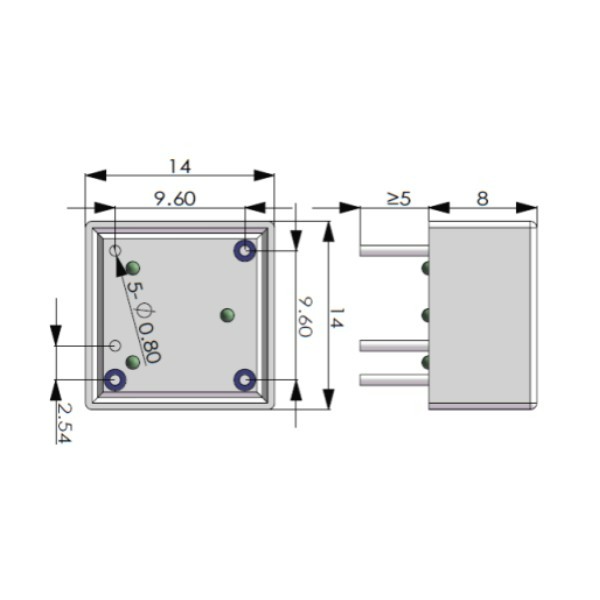

14*14*8mm | ||
PIN | 符号 | 电气功能 |
1 | NC | 壳体&地 |
2 | RF | 射频输出（RF：80MHz） |
3 | VCC | 供电电源(Vs＝＋5.0V) |
4 | EFC | 压控电压输入 (EFC) |
5 | GND | 壳体&地 |
