10MHz SMD2522 Clock Mudule

1. 频率：10 MHz（精度 ±0.01 ppb）。
2. 保持性能：< 1 µs 计时误差 / 24小时。
3. 相位噪声：-155 dBc/Hz（@10 kHz）。
4. 供电：3.3 V（稳态 400 mA）。
5. 接口：1PPS 输入/输出 + UART。

一款高精度 10MHz GNSS 驯服时钟模块，具备 1PPS 同步功能及 3.3V 供电。

参数

	参数		最小值	典型值	最大值	单位	条件	备注
频率稳定度 (Pin 4)	频率			10		MHz
	频率精度		-100		+100	ppb	自由运行模式，@25℃，上电15分钟后参考标称频率。
	频率精度		-0.01		+0.01	ppb	深度锁定GNSS后24小时内的平均值
	回流偏移		-100		+100	ppb	回流焊后放置72小时，并通电30分钟。	内部频率组件在经过高温处理后，必须静置 72 小时。
	短期稳定性				0.01	ppb/s	上电1小时后（自由运行状态）
	温度稳定性		-1		+1	ppb	-10℃～+65℃（参考 25℃）
	保持能力		-1		+1	us	ΔT=2℃，锁定 GNSS 1PPS 信号 7 天，测量 24 小时的保持性能，要求 ΔT 小于 1℃/h。
	本地 1PPS 精度		-30		+30	ns	以 GNSS 1PPS 为基准同步 24 小时
	老化	天	-0.5		+0.5	ppb	运行30天后（自由运行模式）
	老化	第一年	-50		+50	ppb	运行30天后（自由运行模式）
供电电压/电流（pin3）	电压		3.135	3.3	3.465	V
	电流				1200	mA	开机
	电流				400	mA	在 25℃ 稳态运行条件下
射频输出（pin4）	LVCMOS	负载		15		pF
		高电压	2.7			V
		低电压			0.4	V
		上升下降时间			5	ns
		占空比	45		55	%
射频相位噪声（pin4）	相噪				-85	dBc/Hz	@1Hz
					-118		@10Hz
					-140		@100Hz
					-150		@1kHz
					-155		@10KHz
1PPS 输出（pin2）	LVCMOS	高电压	2.7			V
		低电压			0.4	V
		脉冲宽度		100		ms
1PPS 参考输入（pin1）	LVCMOS	高电压	2.7		3.4	V
		低电压	0		0.4	V
		脉冲宽度	0.01		500	ms
RXD（pin5）	LVCMOS	高电压	2.7			V
RXD（pin5）	LVCMOS	低电压			0.4	V
TXD（pin6）	LVCMOS	高电压	2.7			V
TXD（pin6）	LVCMOS	低电压			0.4	V

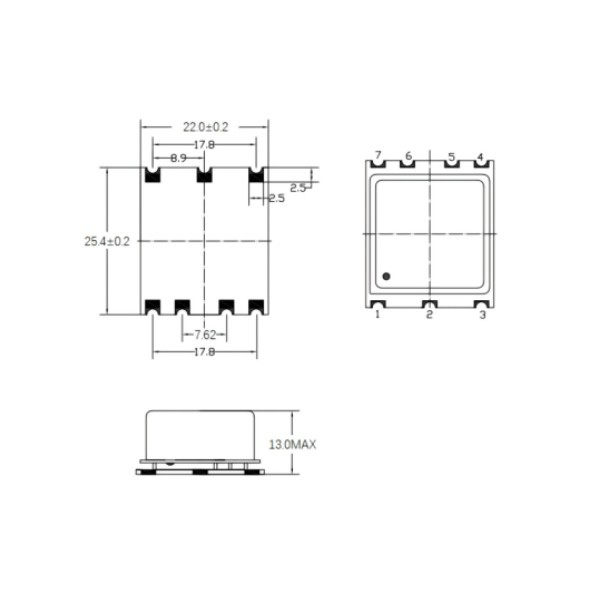

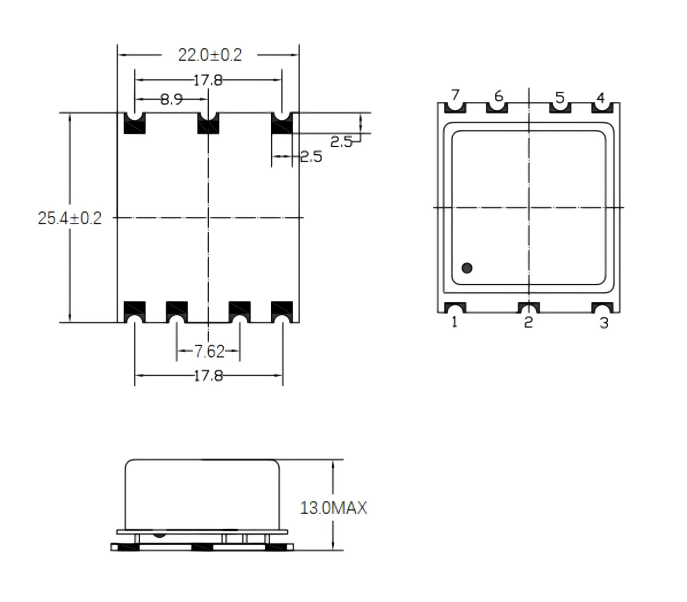

gps disciplined ocxo.png
