频点

95

MHz

牵引范围

正斜率

±0.5

ppm

线性度

5

%

压控电压

0

2.5

5.0

V

频率准确度

出厂校准值，+25℃，VC=2.5V

-0.1

+0.1

ppm

温度频率特性

-40～+85℃,
fref=(fmax+fmin)/2

-1

+1

ppb

电源频率特性

5V±5%

-2

+2

ppb

负载频率特性

50Ω±5%

-2

+2

ppb

老化率

日
年

-0.5
-50

+0.5
+50

ppb

短期频率稳定度

10s

5

ppt

信号功率

Sine wave

5

dBm

谐波抑制

-45

dBc

杂散抑制

-80

dBc

启动电流

1000

mA

稳定电流

@25℃

500

mA

供电电压

±5%

5.0

V

输出负载

50

Ω

压控输入阻抗

100

KΩ

开机特性

开机15分钟相对1小时的频率偏差。

-0.01

0.01

Ppm

相噪

10Hz

-100

dBc/Hz

100Hz

-130

1KHz

-160

10KHz

-165

100KHz

-170

1MHz

-170

可工作温度范围

-40

85

℃

存储温度范围

-55

105

℃

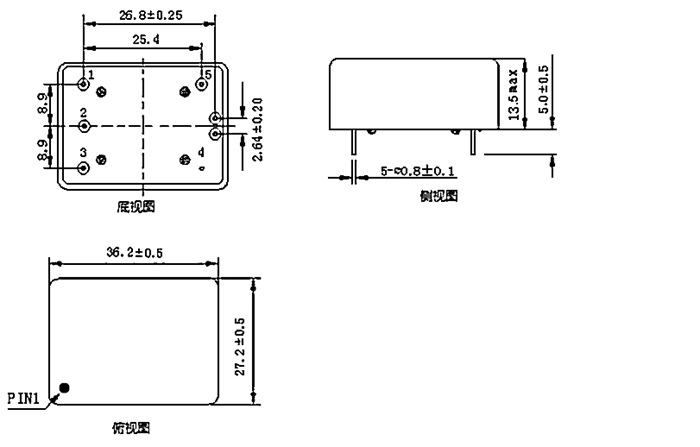

2

NC

3

VC

4

GND

5

Fout
