深度解析 Ultra Low Phase Noise OCXO：高精度电子系统的“心脏”
在现代高频通信、雷达探测及高精度测量领域，系统的性能往往取决于参考时钟的质量。作为频率控制领域的顶尖组件，Ultra Low Phase Noise OCXO（超低相噪恒温晶振）凭借其卓越的频率稳定性和极低的噪声底噪，成为了工程师的首选。
本文将深入探讨 Chengdu Xtalong Electronics CO.,LTD 推出的 100MHz 超低相噪 OCXO 的核心优势、应用场景及技术作用。
什么是 Ultra Low Phase Noise OCXO？
OCXO（Oven-Controlled Crystal Oscillator）即恒温晶体振荡器。它通过内部的加热电路和精密控温槽，将石英晶体维持在一个恒定的温度点，从而消除环境温度波动对输出频率的影响。
而 "Ultra Low Phase Noise"（超低相位噪声）则是对 OCXO 性能的极致追求。相位噪声是衡量信号短期频率稳定性的关键指标。成都晶长电子（Xtalong）推出的这款 100MHz 产品，在 1kHz 偏移处达到了惊人的 -168 dBc/Hz，这代表了行业内的领先水平。
核心技术优势：XTALOCXO-2525-100M-5V-SW
根据官方规格书，这款型号为 XTALOCXO-2525-100M-5V-SW 的产品具备以下显著技术亮点：
极致的相位噪声表现：
@ 10Hz: -108 dBc/Hz
@ 100Hz: -138 dBc/Hz
@ 1kHz: -168 dBc/Hz (核心优势)
@ 100kHz: -185 dBc/Hz
这种超低的噪底确保了信号的纯净度，大幅减少了系统中的抖动（Jitter）。
卓越的频率稳定性：
在 -40°C 至 +70°C 的严苛环境温度下，频率稳定性可达 ±0.1 ppm。这意味着即便在恶劣的户外环境下，设备也能保持极高的同步精度。
高输出功率：
采用正弦波（Sine wave）输出，输出功率范围在 +16dBm 至 +20dBm 之间，能够直接驱动后续电路，减少中间放大环节带来的噪声。
紧凑的封装尺寸：
标准的 DIP 25.4*25.4mm 封装（1英寸见方），非常适合集成到空间有限的精密仪器中。

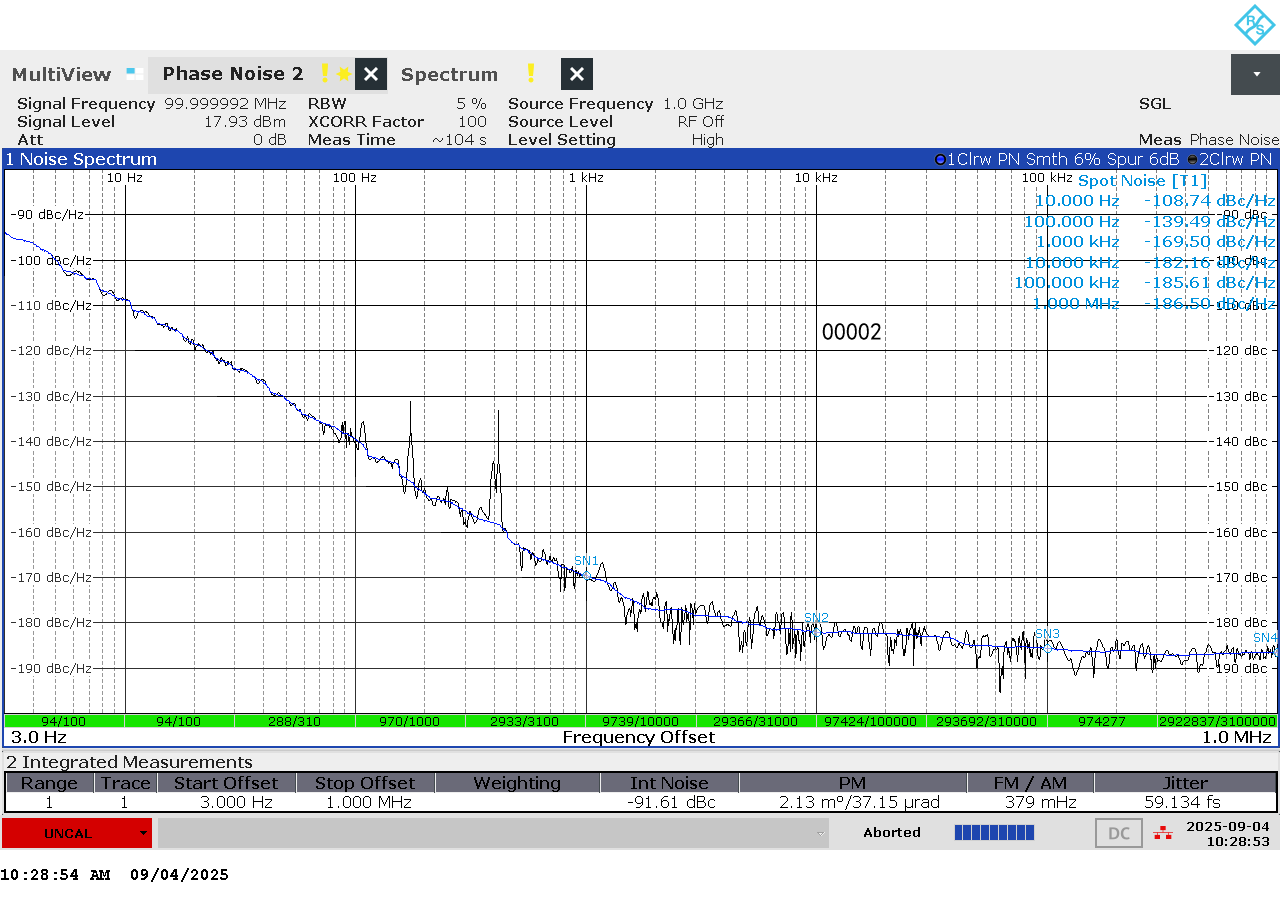

相噪实测图
Ultra Low Phase Noise OCXO 的关键作用
为什么您的系统需要一款超低相噪的 OCXO？
提升信噪比 (SNR)：在通信系统中，本振（Local Oscillator）的相位噪声会直接转化为接收端的底噪。使用 Xtalong 的超低相噪 OCXO，可以显著提升系统的接收灵敏度和数据传输速率。
优化雷达目标检测：对于雷达系统，低相噪意味着更高的多普勒分辨率，能够更清晰地从杂波中分辨出微小的移动目标。
降低位错误率 (BER)：在高阶调制（如 256QAM 或更高级别）中，极低的相位抖动是保证数据准确还原的前提。
典型应用场景
通信基站（5G/6G）：为高速网络提供精密的时间基准。
雷达与电子战系统：提升目标锁定精度和干扰抗性。
测试与测量仪器：如频谱分析仪、矢量网络分析仪（VNA）的内部参考源。
卫星地面站：确保远距离卫星通信的链路稳定。
精密导航与定位：为 GNSS 同步提供高可靠的时钟。
为什么选择成都晶长电子 (Chengdu Xtalong Electronics CO.,LTD)？
Chengdu Xtalong Electronics CO.,LTD 是一家专注于高精度频率控制解决方案的领先制造商。我们的 100MHz Ultra Low Phase Noise OCXO 不仅在参数上达到了国际一流水准，在工艺上更采用了锡密封结构，确保了产品的长期可靠性和耐用性。
专业研发：深耕晶振领域多年，具备深厚的技术积淀。
严苛质检：每一颗出厂的 OCXO 都经过严格的相位噪声测试（详见规格书中的 Phase Noise Measured Graph）。
定制化服务：可根据客户需求调整频率、电压及封装形式。
