38.4MHz OCXO DIP20*20MM

标称频率：38.4000MHz。
工作电压：3.3V。
输出波形：CMOS。
频率精度：±200 ppb（十亿分之一级别，精度非常高）。
封装尺寸：长 20mm x 宽 20mm x 高 12mm。
引脚功能：包括电源 (VCC)、压控端 (EFC)、参考电压 (Vref)、接地 (GND) 和射频输出 (RF)。

一款具备ppb级极高频率稳定性、超低相位噪声及工业级可靠性的高性能38.4MHz恒温晶体振荡器。

特点

极致精准稳定：频率温漂仅为ppb（十亿分之一）级别，且老化率极低，长期运行依然非常准。

信号质量极佳：具备超低相位噪声，信号非常“纯净”，能有效减少数据传输的误码和抖动。

工业级耐用性：耐受-40℃至+85℃严酷环境，抗震防静电，性能可靠且无需特殊维护。

电气性能

	参数	值			单位	测试条件
		最小值	典型值	最大值
连接	电源电压	-	3.3	-	V
连接	负载		15		pF
输出	标称频率	38.400			MHz
	波形	CMOS			—--
	高电压	2.7			V	负载 15pF
	低电压			0.3	V
	上升/下降时间			6	ns
特点		最小值	典型值	最大值	单位
	频率准确度	-200		+200	ppb
	温度稳定性	-20		+20	ppb	-40～+85℃, fref=(fmax+fmin)/2
	老化率	-1		+1	ppb	工作后30天

相噪		最小值	典型值	最大值	单位
	@100Hz		-		dBc/Hz	负载 15pF
	@1KHz		-140		dBc/Hz
	@10KHz		-145		dBc/Hz
	@100KHz		-		dBc/Hz
功耗	功耗			3.5	W	@开机
功耗				1.5	W	@稳定运行 25℃±3℃
频率变化范围		-0.3		+0.3	ppm
受控电压范围		0	-	3.0	VDC
输入阻抗		100			KΩ
工作温度范围		-40		+85	℃
储存温度范围		-55		+85	℃
占空比		45		55	%

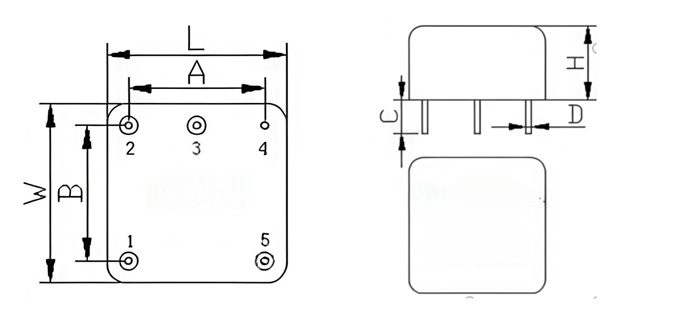

尺寸封装

38.4MHZ OCXO DIMENSION.png

A：15.2±0.2mm B：15.2±0.2mm

L: 20.0±0.5mm W:20.0±0.5mm H:12.0±0.5
脚位	符号	电气性能
1	VCC	电源电压（+3.3V 电源输入）
2	EFC	压控电压（0V～+3.0V 内可调）
3	Vref	参考输出电压
4	GND	地
5	RF	信号输出
