10MHz OCXO Stability ±0.05ppm

频率：10MHz
供电电压：15V
温度特性：典型值±0.05ppm
老化：每日±1ppb

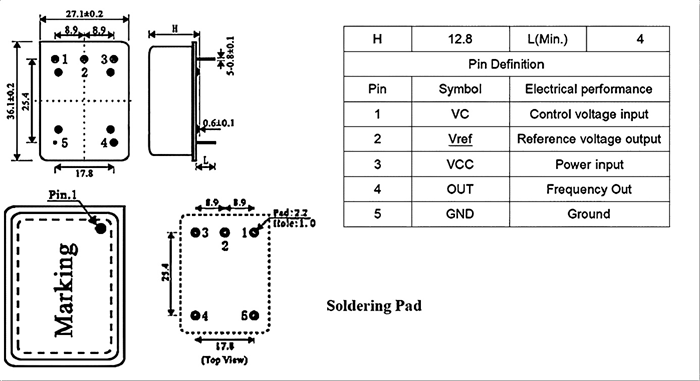

尺寸：36.1×27.1×12.8mm

超低近端相位噪声 10MHz 恒温晶体振荡器 (OCXO)

高精度恒温晶体振荡器 | -120dBc/Hz @ 10Hz | 15V 正弦波输出

产品概览

[XTALOCXO-3627-10MHz 系列] 是一款高稳定性 10MHz 恒温晶体振荡器（OCXO），专为对频谱纯度和短期稳定性有着极致要求的应用场景而设计。凭借 5.0E-12 的卓越阿伦方差（Allan Deviation）指标，以及在 10Hz 频偏处低至 -120dBc/Hz 的超低近端相位噪声，该系列产品可作为校准设备、高端频率合成器及卫星地面站的理想参考时钟源。该产品采用 15V 电源供电，并提供纯净的 +7dBm 正弦波输出。

电源

参数	最小值	典型值	最大值	单位	测试条件
电源电压	14.25	15	15.75	VDC	Vcc ± 5%
电压范围	11.75	-	15.75	VDC	限制电压
开机电流	-	-	270	mA	@Vcc, 25℃
稳定电流	-	-	100	mA	@Vcc, 25℃

射频输出

参数	值	单位	测试条件
标称频率	10	MHz	-
输出波形	正弦波	-	-
幅度	7.0 ± 2.0	dBm	负载: 50Ω
谐波抑制	≤ -30	dBc	负载: 50Ω
杂波抑制	≤ -70	dBc	负载: 50Ω
输出负载	50	Ω	公差 ± 5%

频率稳定性

参数	最小值	最大值	单位	测试条件
初始精准度	-0.1	0.1	ppm	VC = 2.0 V，25°C，预热 30 分钟
温度特性	-0.1	0.1	ppm	-40°C 至 +85°C（参考 25°C）
日老化	-1	1	ppb	经连续通电30天后测试
年老化	-0.2	0.2	ppm
5年老化	-0.5	0.5	ppm	-
电压特性	-10	10	ppb	Vcc 变化范围：±5%
负载特性	-10	10	ppb	负载变化：±5%
阿伦方差	-	5.0×10−125.0×10−12	-	t = 1 s 时，处于密闭环境中，使用 53100A 进行测试。

相噪

测试设备：E5052B；环境：密闭箱体，室温；上电1小时后进行测试。
偏移	典型值	单位
@ 10Hz	-120	dBc/Hz
@ 100Hz	-140	dBc/Hz
@ 1KHz	-155	dBc/Hz
@ 10KHz	-158	dBc/Hz
@ 100KHz	-158	dBc/Hz
@ 1MHz	-158	dBc/Hz

频率调谐 / VC

参数	值	单位	备注
调频方式	电压控制	-	-
控制电压	0 ～ 2.0 ～ 4.0	VDC	中心电压: 2.0 V
调谐范围	≥ ±0.5	ppm	相对于 VC = 2.0 V 的频率偏差
斜率	正	-	随着电压升高，频率随之增加。
线性度	≤ 10	%	-
输入阻抗	≥ 100	KΩ	-
参数输出电压	4.0 ± 0.2	VDC	输出电流 ≤ 1mA
