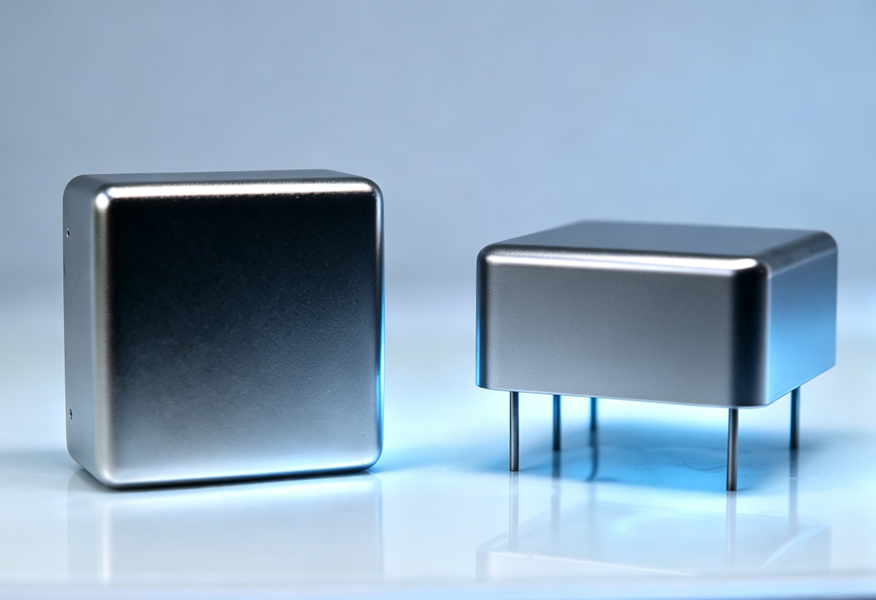

100MHz 5V 20*20MM 插件低相噪OCXO

频率：100MHz
波形：方波
温度-频率特性：≤±0.02ppm（-40～+85℃）
频率精度：≤±0.2ppm
短期频率稳定度：<5E-11（1s）

这是一款采用 DIP2020 封装的高性能 100MHz 低噪声OCXO，具备超低相位噪声与 ±0.02ppm的卓越频率稳定性，专为精密通信与测量系统设计。

产品特点

极低相位噪声：100KHz 偏移下相位噪声低至 -171dBc/Hz，信号纯净度极高。

卓越稳定性：全温范围内频率稳定性达 ±0.02ppm，且具备极低的日老化率 (≤3ppb)。

压控微调功能：支持 0-5V 电压调节，方便对输出频率进行精确校准。

紧凑封装：采用标准 DIP2020 小型化封装，适应高密度布板需求。

高可靠性：宽工作温度范围（−40℃∼+85 ℃），具备优异的抗振动与抗冲击性能。

通信基础设施：5G 基站、同步数字体系 (SDH) 和网络同步设备。

精密测量仪：频谱分析仪、频率计数器及各类精密电子测试设备。

雷达与导航：高精度雷达系统、卫星定位参考源及无线电通信。

工业自动化：需要高稳定时钟参考的工业控制与精密时序系统。

	参数	技术指标	备注
输出特性	标称频率	100.00MHz
	波形	方波	负载 15pF，负载 ±5%
	低电平	<0.4V
	高电平	>3.5V
	上升/下降时间	<6ns
	占空比	45%～55%
频率稳定性	温度频率特性	≤±0.02ppm	-40～+85℃, fref=(fmax+fmn)/2
	电压频率特性	≤±0.01ppm	5V±5%
	负载频率特性	≤±0.01ppm	15pF±5%
	老化	≤±3.0ppb/天 ≤±0.3ppm/年	通电时间 > 30天
	频率准确度	≤±0.2ppm	Vc=2.5V，出厂校准值，+25℃
	短时频率稳定度	<5E-11@1s	阿伦偏差，通电时间 > 1小时，（静态无风）
电源特性	开机电流	<650mA
	稳定电流	<250mA	@+25℃
	工作电压	+5VDC	Vcc±5%
	开机特性	≤±0.05ppm	通电 5 分钟后的频率偏差相当于 1 小时后的偏差。
电压控制电压（频率微调）	调频范围	0～5V	中心电压 2.5V
	调谐范围	≥±1ppm
	斜率	正
	线性度	<10%
	输入阻抗	≥100KQ
相噪	10Hz	≤-95	dBc/Hz
	100Hz	≤-125
	1KHz	≤-155
	10KHz	≤-168
	100KHz	≤-171
参考电压	输出电压	4.0V
环境	工作温度范围	-40℃~85℃
环境	储存温度范围	-55℃~105℃
振动	测试条件：振幅：0.75mm (5-26Hz)；加速度：10g；频率范围：10Hz-500Hz；每个循环30分钟，每个方向2小时（X、Y、Z三个方向）；符合 IEC 68-2-06 Test Fc 标准。
冲击	50g；11ms；半正弦波（X、Y、Z三个方向），IEC 68-2-27 Test Ea/严酷等级 50A

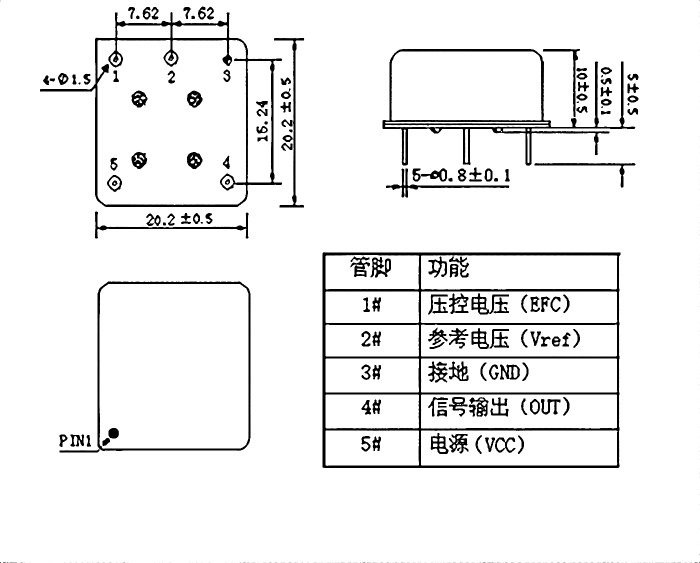

尺寸	20.220.210mm
重量-	20.7g
