频率：100MHz
频率精度：±0.2ppm
老化率：±3ppb/天
温度稳定性：±0.02ppm（-40~85℃）
供电电压：5V

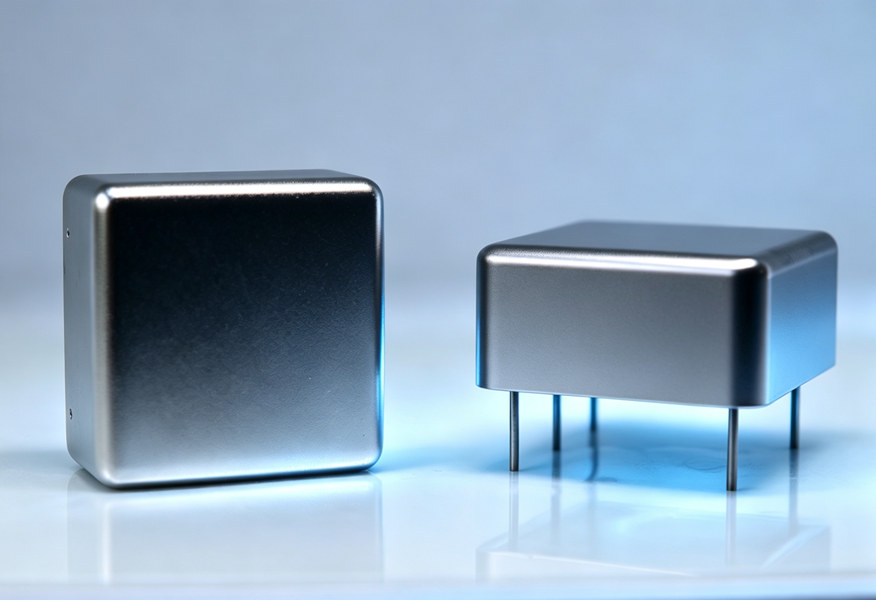

专为极致性能设计的 100MHz 低相位噪声恒温晶振 (low phase noise OCXO)，拥有 -180dBc/Hz 的超低底噪，是高端音响与测量仪器的理想时钟源。
超低相位噪声：底噪达 -180dBc/Hz @100kHz，提供极其纯净的信号输出。
卓越稳定性：在 -40°C 至 +85°C 全温度范围内频率稳定性达 ±0.02 ppm。
低谐波输出：采用标准正弦波输出，有效抑制谐波与杂散干扰。
工业级可靠性：支持宽温工作环境，性能表现稳健持久。
高端音响 (Hi-Fi)：用于顶级 DAC 解码器或数字转盘的时钟参考。
通信基站：5G 通信、卫星通信及微波射频系统的本振源。
精密测试仪器：频谱分析仪、频率计等高精度仪器的内部基准。
雷达系统：提升雷达目标探测精度的低噪声信号发生器。
参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 | 备注 | |
标称频率 | 100 | MHz | |||||
频率准确性 | -0.2 | 0.2 | ppm | VC = 2.5V（25℃时），出厂校准值 | |||
电压变化 | -0.01 | 0.01 | ppm | 5V±5% | |||
负载变化 | -0.01 | 0.01 | ppm | 50Ω±5% | |||
老化 | 每天 | -3 | 3 | ppb | |||
每年 | -200 | 200 | ppb | ||||
温度稳定度 | -0.02 | 0.02 | ppm | -40℃～+85℃, refer to (Fmax+Fmin)/2 | |||
开机特性 | -0.2 | 0.2 | ppm | 在出厂后30天内及通电30分钟后进行测试 | |||
工作温度范围 | -40~85℃ | ||||||
储存温度范围 | -55~105℃ | ||||||
参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 | 备注 |
电压 | 4.75 | 5 | 5.25 | V | ||
工作电流 | 700 | mA | @开机 | |||
250 | mA | @稳定状态, @25℃ |
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 | 备注 | |
正弦波 | 负载 | 50 | Ω | ||||
谐波抑制 | -40 | dBc | |||||
杂波抑制 | -70 | dBc | |||||
幅度 | 7 | 12 | dBm | ||||
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
相噪 | -105 | -100 | dBc/Hz | @10Hz | |
-135 | -130 | @100Hz | |||
-163 | -160 | @1KHz | |||
-176 | -173 | @10KHz | |||
-180 | -175 | @100KHz | |||
-180 | -175 | @1MHz |
参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 | 备注 |
控制电压范围 | 0 | 2.5 | 5 | V | ||
频率调谐范围 | -1 | ppm | VC=0V | |||
-0.2 | 0.2 | ppm | VC=2.5V | |||
1 | ppm | VC=5.0V | ||||
线性 | 10 | % | ||||
输入阻抗 | 100 | KΩ |

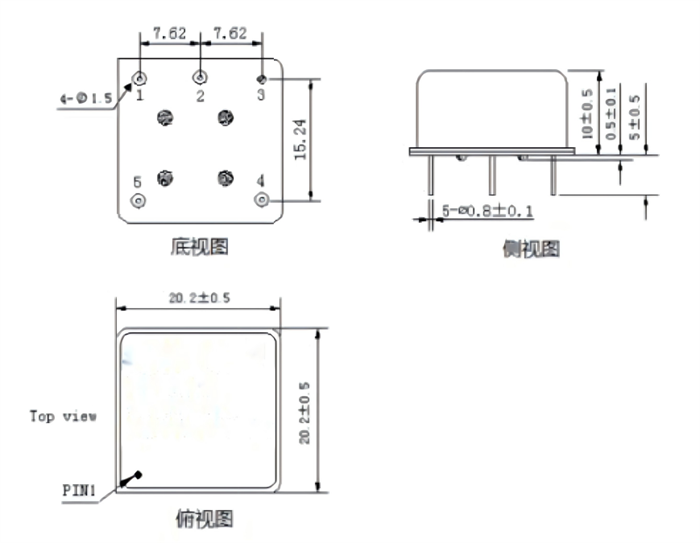

Pin No. | Pin Function |
1 | VC |
2 | NC |
3 | GND |
4 | Output |
5 | Vcc |
