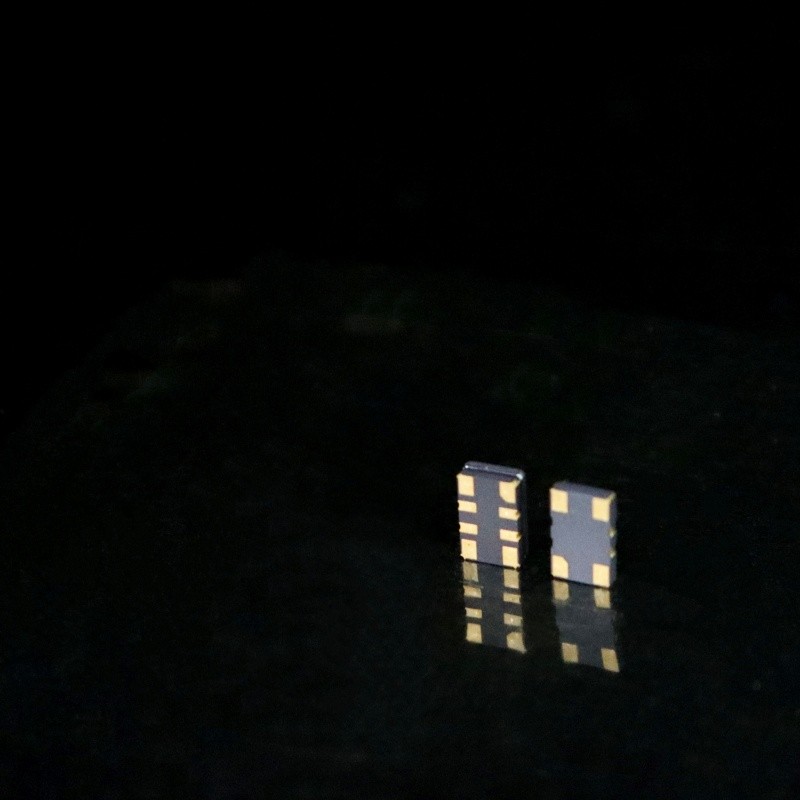

10MHz 3V SMD5032 VCTCXO

频率：10MHz
电压：3V
波形：削波正弦波
初始精度（参考温度）：±1ppm
工作温度范围：-30~75℃

高稳定性削峰正弦波 | 3.0V 工作电压 | 电压控制调谐

1. 产品概述

[XTALVCTCXO-5032-10M 系列] 是一款高可靠性的电压控制温度补偿晶体振荡器（VCTCXO），专为电池供电及无线通信系统中的精密授时应用而设计。该系列产品采用 3.0V 电源供电，工作电流极低（仅 3.0mA），可提供稳定的 10MHz 削峰正弦波输出。其集成的电压控制（VC）功能支持精确的频率老化补偿与同步操作，从而确保系统具备长期的运行精度。

2. 主要特性

高精度：在 25°C 环境下，初始频率容差仅为 ±1.0 ppm。

卓越稳定性：在全工作温度范围内，频率稳定性保持在 ±2.0 ppm 以内。

低功耗：最大工作电流仅为 1.5 mA。

工业级标准：在 -40°C 至 +85°C 的宽温范围内均能提供可靠的性能。

电压控制：集成调谐功能，支持对频率进行精确调节。

3. 电气特性

除非另有说明或经过优化，所有规格参数均基于 25°C 环境温度及 VDD = 3.0V 电源电压下的典型值。

4. 典型应用

无线通信：基站、点对点无线电及物联网模块。

GNSS/GPS：高精度定位系统。

电信通信：同步以太网及 SONET/SDH。

消费电子：高端便携式音频设备及可穿戴设备。

5. 机械与环境特性

符合 RoHS 标准：是

无铅：是

湿度敏感度等级：MSL 1

产品规格

	参数	值			单位	测试条件
	参数	最小值	典型值	最大值	单位	测试条件
功耗	电压		3.0		VDC
功耗	电流			3.0	mA
输出	频点	10.000			MHz
	波形	削波正弦波			—--
	负载	10KΩ//10pF
频率稳定度	初始温度（参考温度）	-1		+1	ppm	25℃
	温度特性	-5		+5	ppm	@25℃
	电压特性	-0.2		+0.2	ppm	Vcc±5%
	相噪			-130	dBc/Hz	@1KHz
	电压控制电压输入（VC）	0.5	1.5	2.5	V
	频率调节范围	±4		±10	ppm
	参考电压输出（Vref）	0.8	-	-	V
环境温度	工作温度范围	-30		75	℃
环境温度	储存温度范围	-40		105	℃
