频率：125MHz
输出：正弦波
电源电压：5V
尺寸：51x51mm
温度特性：±0.5ppb @ 0~70℃
这是一部高性能125MHz压控恒温晶体振荡器（OCXO），具备0.5ppb的卓越频率稳定度与-167dBc/Hz的极低相噪表现，专为精密仪器、雷达及高端通信系统的频率基准而设计。
高频率稳定性：频率温度特性达到 ±0.5ppb，在复杂环境下依然能保持极高的时钟精度。
超低相位噪声：在 100KHz 频偏下相噪低至 -167dBc/Hz，确保了卓越的信号纯度与系统灵敏度。
优异的预热性能：具备快速启动特性，在开启 5 分钟后即可达到高稳定的运行状态。
高纯度正弦波输出：提供 6.0~10.0dBm 的正弦波信号，具有良好的谐波与杂散抑制能力。
精密压控功能：支持 0~5.0V 电压调节，提供 ±0.3ppm 的频率拉动范围，方便进行系统同步微调。
通信基础设施：5G/4G 基站、网络同步时钟及核心交换机。
精密测量仪器：频谱分析仪、频率计、网络分析仪及合成源。
卫星与宇航系统：卫星通信地面站、GPS/北斗授时系统。
军工与国防：雷达系统、电子对抗设备及高精度导航。
广播电视：数字电视发射机及高清视频同步设备。
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 | ||
功耗 | 电压 | 4.75 | 5.0 | 5.25 | VDC | Vcc±5% | |
电流 | 开机 | 2000 | mA | @Vcc±5%,25℃ | |||
稳定 | 1000 | mA | @Vcc±5%,25℃ | ||||
输出 | 标称频率 | 125 | MHz | ||||
波形 | 正弦波 | —-- | |||||
振动幅度 | 6.0 | 8.0 | 10.0 | dBm | 负载: 50Ω | ||
谐波 | -40 | dBc | 负载 50Ω | ||||
杂波 | -80 | dBc | 负载: 50Ω | ||||
负载 | 50 | Ω | |||||
频率稳定度 | 频率准确度(出厂值) | -0.1 | +0.1 | ppm | +25℃，VC=2.5±0.2V | ||
老化 | 日 | -0.1 | +0.1 | ppb | |||
年 | -10 | +10 | ppb | ||||
温度特性 | -0.5 | +0.5 | ppb | 0~70℃, fref =(fmax +fmin )/2 | |||
电压特性 | -0.5 | +0.5 | ppb | Vcc±5% | |||
负载特性 | -0.5 | +0.5 | ppb | 负载 ± 5% | |||
短期频率稳定度 | 0.005 | ppb | 1s | ||||
相噪 | @1Hz | —— | dBc/Hz | ||||
@10Hz | -90 | dBc/Hz | |||||
@100Hz | -120 | dBc/Hz | |||||
@1KHz | -150 | dBc/Hz | |||||
@10KHz | -165 | dBc/Hz | |||||
@100KHz | -167 | dBc/Hz | |||||
@1MHz | -167 | dBc/Hz | |||||
开机特性 | ±0.05 | ppm | 启动后5分钟与启动后1小时的频率偏差对比 | ||||
频率调谐 | 频率调制方式 | 电压控制 | —-- | ||||
电压控制电压输入(VC) | 0～2.5～5.0 | VDC | |||||
牵引范围 | ±0.3 | ppm | |||||
斜率 | 正 | ——- | |||||
线性度 | 10 | % | |||||
电压控制输入阻抗 | 100 | KΩ | |||||
电源纹波 | 50 | mV pk-pk | 10Hz to 1MHz | ||||
参考电压输出(Vref) | 4.0 | VDC | ±0.1V | ||||
环境 | 工作温度范围 | 0 | 70 | ℃ | |||
储存温度范围 | -55 | 105 | ℃ | ||||

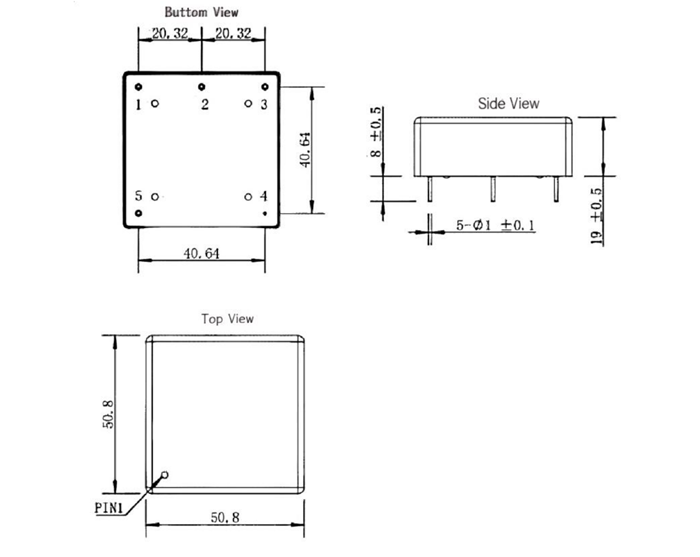

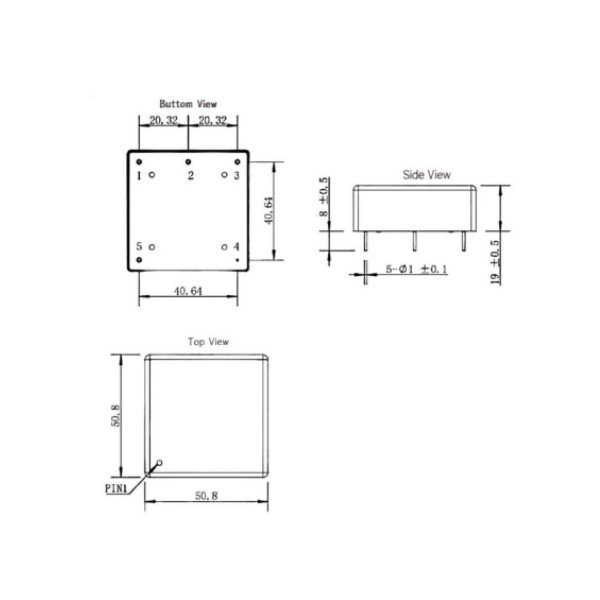

50.8*50.8*19mm | ||
脚 | 符号 | 电气性能 |
1 | VC | 电压控制 |
2 | Vref | 参考电压输出 |
3 | Fout | 频率输出 |
4 | GND | 接地 |
5 | Vcc | 电源 |
