标称频率： 80.00 MHz
输出波形： 正弦波 (Sine Wave)
工作电压： 5.0V
输出功率： ≥ +7 dBm (50Ω 负载)
封装尺寸： 14.4 x 9.5 x 8.0 mm
功耗： 启动 600mA，稳定后 250mA
本产品是一款高性能、工业级80MHz贴片式恒温晶体振荡器(OCXO)。采用小型化SMD封装（14.4x9.5mm），具备极高的频率稳定度和卓越的低相位噪声特性，专为通信基站、精密仪器及高要求工业应用设计。
高稳定度：频率精度达 ±0.1 ppm，老化率仅为 ±0.2 ppm/年。
超低相噪：底噪低至 -170 dBc/Hz @ 100kHz，确保信号纯净。
宽温工作：支持 -40°C 至 +85°C 工业级宽温环境。
频率微调：集成电压控制（Vc）功能，支持 ±1 ppm 频率调节。
紧凑设计：标准 SMD 贴片封装，节省 PCB 空间。
标称频率：80.00 MHz
输出波形：正弦波 (Sine Wave)
工作电压：5.0V
输出功率：≥ +7 dBm (50Ω 负载)
封装尺寸：14.4 x 9.5 x 8.0 mm
功耗：启动 600mA，稳定后 250mA
5G/通信基站及小基站
高精度测试与测量设备
雷达与卫星通信系统
精密频率合成器及参考时钟
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 | |
输入 | 电源电压 | 5.0 | V | ±5% | ||
输出负载 | 50 | Ω | ||||
谐波抑制 | -30 | dBc | ||||
杂波抑制 | -70 | dBc | ||||
开机特性 | - | ±20 | ppb | 通电5分钟后的频率偏差（相对于通电1小时后的状态）。 | ||
输出 | 标称频率 | 80.00 | MHz | |||
波形 | 正弦波 | —-- | ||||
振动幅度 | +7 | dBm | 负载 50Ω | |||
特性 | 频率准确度 | ±0.1 | ppm | 在 25°C、VC = 2.0 V ± 0.1 V 条件下进行出厂校准。 | ||
温度特性 | ±0.1 | ppm | -40～+85℃, | |||
电压特性 | ±50 | ppb | 电源电压调整率：室温（25°C）下为 ±5% | |||
负载特性 | ±50 | ppb | 负载调整率：环境温度 (25°C) 下为 ±5% | |||
老化 | ±2 | ppb/day | 在恒定温度、电压和负载条件下 | |||
±0.2 | ppm | 第一年 | ||||
相噪 | @10Hz | -95 | dBc/Hz | 负载50Ω | ||
@100Hz | -125 | dBc/Hz | ||||
@1KHz | -155 | dBc/Hz | ||||
@10KHz | -165 | dBc/Hz | ||||
@100KHz | -170 | dBc/Hz | ||||
电源 | 电流 | 600 | mA | @开机 | ||
250 | mA | @稳定 | ||||
调频范围 | ±1 | ppm | ||||
受控电压范围 | 0 | 2.0 | 4.0 | VDC | ||
工作温度范围 | -40 | +85 | ℃ | |||
储存温度范围 | -55 | +105 | ℃ | |||

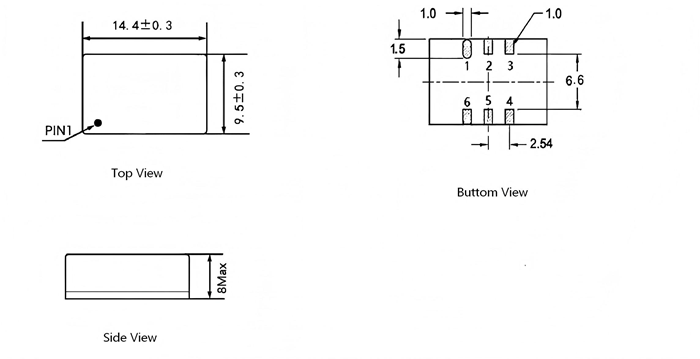

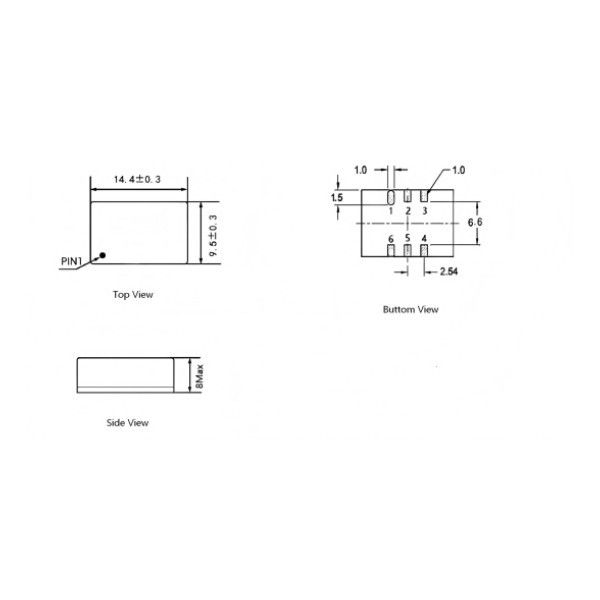

14.4*9.5*8mm | ||
脚 | 符号 | 电气特性 |
1 | Vc | 电压控制 |
2 | NC | 不接 |
3 | GND | 接地 |
4 | Fout | 频率输出 |
5 | NC | 不接 |
6 | Vs | 电源 |
