10MHz 高精度超低相噪 HCMOS 恒温晶体振荡器 (OCXO)

标称频率： 10.000 MHz 稳定输出。
高稳定性：温度特性高达±0.5 ppb（-40℃至+85℃），确保极端环境下的频率准确度。
超低相位噪声：在 10kHz 偏移处达到 -170 dBc/Hz，提供极高纯度的信号源。
低老化率：日老化率低于 ±0.1 ppb，年老化率低于 ±30 ppb，具有极长的校准周期。
输出特性： HCMOS 方波输出，支持 15pF 负载，上升/下降时间小于 5ns。
压控微调功能：支持电压控制（VC）频率调节，调节范围 ±0.3ppm 至 ±0.7ppm，线性度优于 10%。
工业级耐用性：工作温度范围覆盖 -40℃ 至 +85℃，适应严苛的工业应用环境。

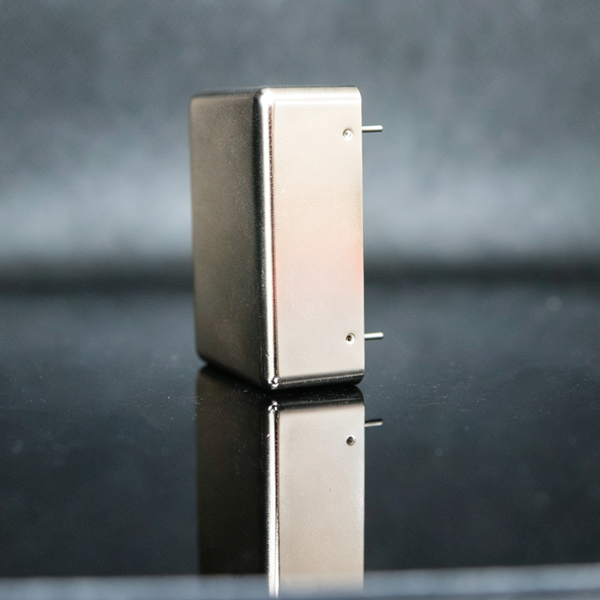

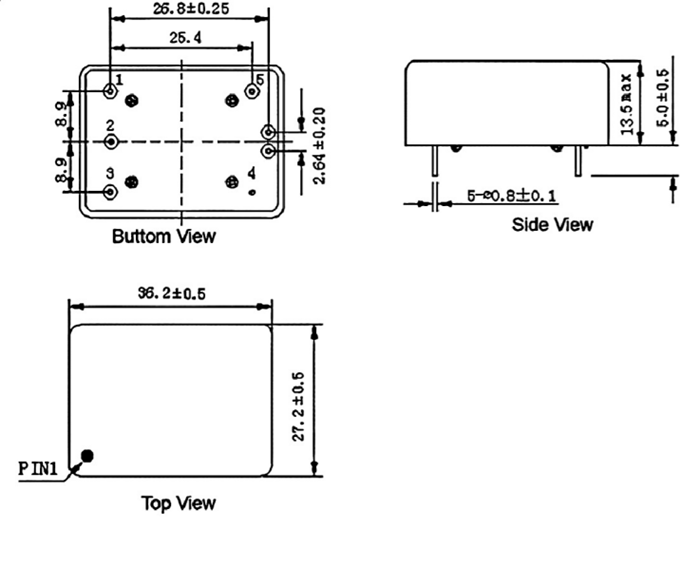

紧凑型封装：标准 36.2 x 27.2 x 13.5 mm 金属密封封装，具备良好的电磁屏蔽性能。

本产品是一款高性能10MHz恒温晶体振荡器，具备±0.5ppb的卓越温度稳定性和极低的相位噪声（10kHz 处达 -170 dBc/Hz）。它采用5V标准供电及HCMOS方波输出，是通信基站、精密测试仪器和同步系统理想的高精度频率参考源。

产品特性

标称频率： 10.000 MHz 稳定输出。

高稳定性： 温度特性高达±0.5 ppb（-40℃至+85℃），确保极端环境下的频率准确度。

超低相位噪声： 在 10kHz 偏移处达到 -170 dBc/Hz，提供极高纯度的信号源。

低老化率： 日老化率低于 ±0.1 ppb，年老化率低于 ±30 ppb，具有极长的校准周期。

输出特性： HCMOS 方波输出，支持 15pF 负载，上升/下降时间小于 5ns。

压控微调功能： 支持电压控制（VC）频率调节，调节范围 ±0.3ppm 至 ±0.7ppm，线性度优于 10%。

工业级耐用性： 工作温度范围覆盖 -40℃ 至 +85℃，适应严苛的工业应用环境。

紧凑型封装： 标准 36.2 x 27.2 x 13.5 mm 金属密封封装，具备良好的电磁屏蔽性能。

应用领域

通信基础设施： 4G/5G 宏基站、微基站、无线直放站及网络同步系统。

测试与测量仪器： 频率计数器、频谱分析仪、网络分析仪及高精度信号发生器的主时钟。

卫星导航与定位： GPS/GNSS 同步时钟、北斗导航终端及卫星通信地面站。

雷达与国防电子： 用于低相位噪声要求的脉冲雷达、电子战系统及机载通信设备。

精密时间频率参考： 原子钟的频率分配放大器、实验室等级的频率基准源。

高端数字音频： 高端数字音频转换器 (DAC) 和音频工作站的母带级字时钟 (Word Clock)。

电力系统同步： 电网时间同步系统 (PTP/IEEE 1588) 及电力自动化控制终端。

参数

	参数		最小值	典型值	最大值	单位	测试条件
功耗	电压			5.0		V	±5%
	电流	启动			1200	mA
	电流	稳定			400	mA
输出	标称频率		10.000			MHz
	上升/下降时间				5	ns	HCMOS
	开机特性		-0.02		+0.02	ppm	开机后5分钟与1小时后的频率偏差
	高电平		3.6			V
	低电平				0.3	V
	负载			15		pF	负载±5%
频率稳定度	频率准确度(工厂校准值)		-0.1		+0.1	ppm	VC=2.5V, 25℃
	老化率	日	-0.1		+0.1	ppb
	老化率	年	-30		+30	ppb
	温度特性		-0.5		+0.5	ppb	-40℃至85℃全温区频率波动峰峰值
	电压特性		-0.3		+0.3	ppb	V±5%
	负载特性		-0.3		+0.3	ppb	负载 ± 5%
	守时		-2.0		+2.0	us	在连续稳定运行72小时后，若环境温度变化保持在10C 以内，其守时能力可超过8小时。
	短期频率稳定度	0.1s			3	ppt	阿伦方差（在静止空气环境下，预热1小时以上测得）
	短期频率稳定度	1s			5	ppt	阿伦方差（在静止空气环境下，预热1小时以上测得）

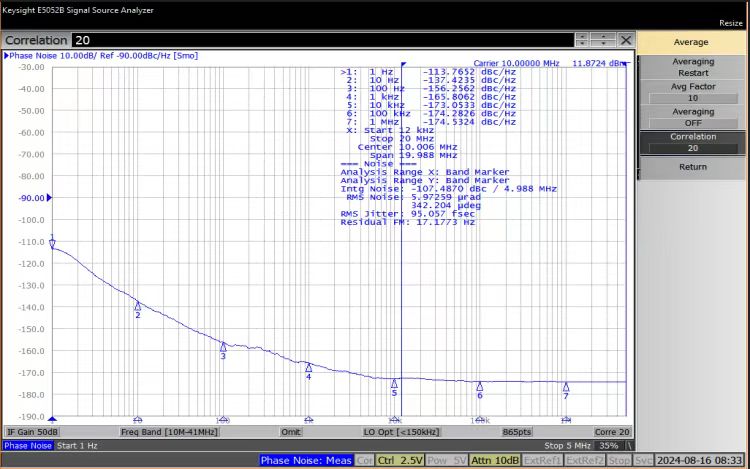

	相噪	@1Hz			-105	dBc/Hz
		@10Hz			-135	dBc/Hz
		@100Hz			-154	dBc/Hz
		@1KHz			-165	dBc/Hz
		@10KHz			-170	dBc/Hz
频率调谐	频率调整方式		压控			—-
	压控输入电压		0～2.5～5.0			V
	牵引范围		±0.3		±0.7	ppm
	斜率		正			——
	线性度				10	%
	压控输入阻抗		100			KΩ
	输出参考电压		4.3	4.5	4.7	V
环境温度	工作温度范围		-40		85	℃
环境温度	储存温度范围		-55		105	℃
