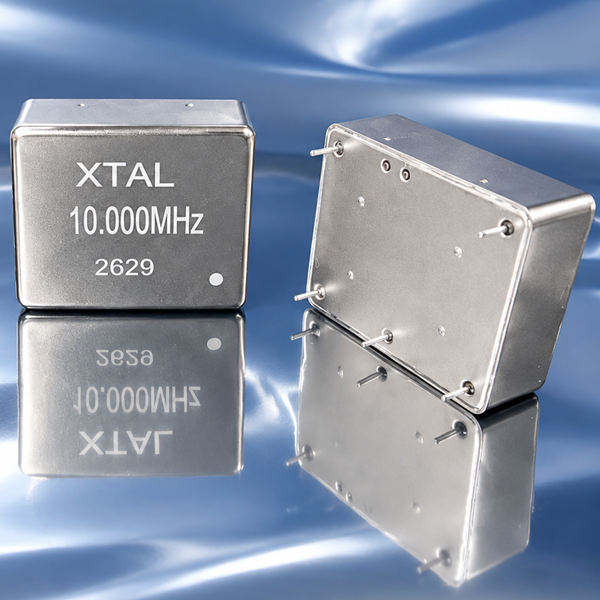

10MHz SC切超高稳恒温晶振 OCXO 5050 直插DIP 12V正弦波

频率：10MHz
电源电压：12V
输出波形：正弦波
温度特性：±2ppb
相位噪声：-118dBc/Hz@1Hz

本产品是一款采用经典 5050 DIP 直插封装的高性能 10MHz 恒温晶振（OCXO），具备出色的近端超低相噪（1Hz@-118dBc/Hz）与卓越的短期稳定度（1s阿伦方差<2E-13）。支持 12V 供电与低失真正弦波输出，是 GPSDO 卫星驯服钟、高精测试仪器及高端音频主时钟的理想核心基准源。

特性

·标称频点:10.000MHz标准参考频率

·超低近端相位噪声:1Hz处优于-118dBc/Hz，10Hz处优于-145dBc/Hz，底噪达-170dBc/Hz

·卓越短期稳定度(秒稳):1秒阿伦方差(ADEV)<2X10-13，10秒<3X10-13

·高温度稳定性:全温区(-40°C~+70°C)频偏仅为士2ppb

·低年老化率:日老化率≤士0.1ppb/天，年老化率≤士0.02ppm/年

·纯净正弦波输出:输出功率9±2dBm(5002负载)，谐波抑制度<一40dBc，杂散抑制度<一80dBc

·便捷压控微调:支持0~5V电压微调(EFC)，内置5.0V精密基准参考电压(Vref)输出

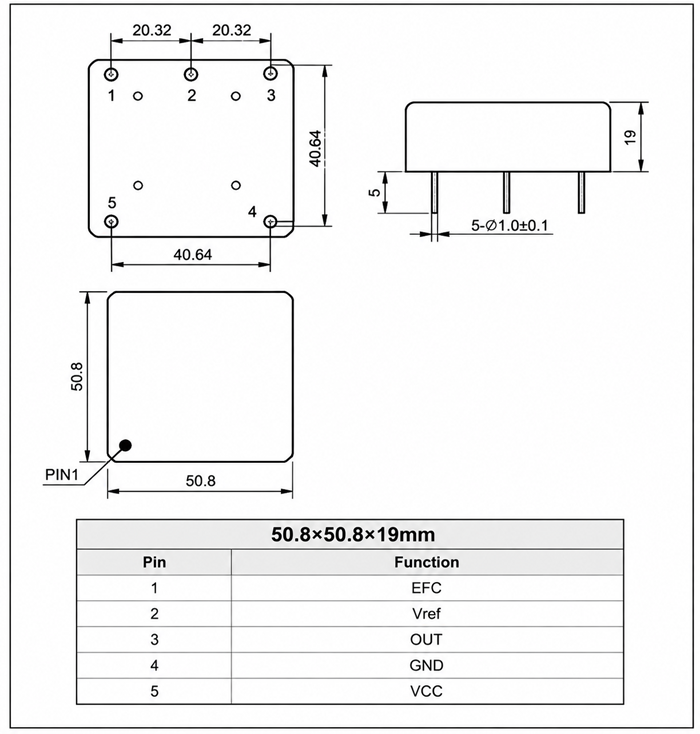

·标准工业级封装:经典5050DIP直插金属封装(50.8x50.8x19.0mm)，抗干扰屏蔽性能强

应用

·卫星驯服时钟（GPSDO）：作为 GPS/北斗驯服钟系统的超低抖动、高秒稳本地振荡源

·高精度测试与测量仪器：高端频谱分析仪、网络分析仪、射频信号源、高精度频率计的时钟基准

·雷达与无线通信：合成孔径雷达、相控阵雷达低相噪本振，以及通信基站系统时间同步

·高端 Hi-Fi 音频系统：发烧级 10MHz 音频主时钟（Master Clock）、数字音频解码器（DAC）外置参考源

·计量与实验室科研：时间频率计量比对系统、原子钟锁相倍频及实验室频标基准

详细参数

	参数		最小值	典型值	最大值	单位	测试条件
功耗	供电电压			12.0		VDC	Vcc±5%
	电流	开机			700	mA	@Vcc±5%,25℃
	电流	运行			250	mA	@Vcc±5%,25℃
输出	标称频率		10.000			MHz
	波形		正弦波			—--
	振幅		9±2			dBm	负载: 50Ω
	谐波抑制				-40	dBc	负载: 50Ω
	杂波抑制				-80	dBc	负载: 50Ω
	负载		47.5	50	52.5	Ω	负载: 50Ω
频率稳定性	初始频率准确度		-0.05		+0.05	ppm	VC=2.5V, 25℃,出厂校准
	老化	日	-0.1		+0.1	ppb	开机时间大于30天
	老化	年	-0.02		+0.02	ppm	开机时间大于30天
	温度特性		-2		+2	ppb	-40～70℃ @25℃
	电压特性		-1		+1	ppb	Vcc±5%
	负载特性		-1		+1	ppb	负载 ± 5%
	G灵敏度		≤3			ppb	Gamma
	开机特性		≤±50			ppb	通电 15 分钟后的频率偏差（相对于通电 1 小时后的状态）。

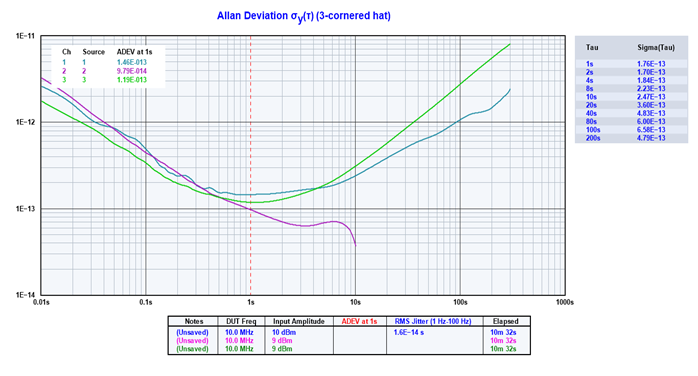

	短期频率稳定度	1s	<2E-13				阿伦方差，通电时间 > 1小时。（自比对或基准直接测试）
	短期频率稳定度	10s	<3E-13				阿伦方差，通电时间 > 1小时。（自比对或基准直接测试）

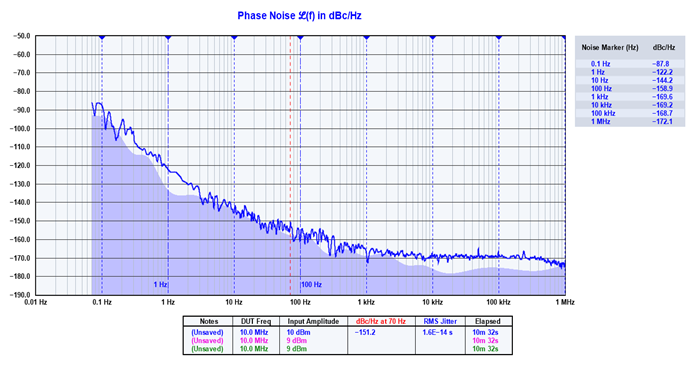

	相噪	@1Hz		-118	-116	dBc/Hz
		@10Hz		-145	-143	dBc/Hz
		@100Hz		-158	-156	dBc/Hz
		@1KHz		-166	-164	dBc/Hz
		@10KHz		-170	-168	dBc/Hz
频率调谐	频率调整方式		电压调整			—--
	电压控制电压输入（VC)		0～2.5～5.0			VDC
	调频范围		≤±0.25			ppm
	斜率		正			——-
	线性度				10	%
	输入阻抗		10			KΩ
	参考电压输出 (Vref)		5V ± 0.1V
环境温度	工作温度范围		-40		70	℃
环境温度	储存温度范围		-55		105	℃
