70.000MHz 6极晶体滤波器 —— 高选择性带通滤波器

产品概述：

[XTALONG] 70MHz 晶体滤波器是一款专为先进射频（RF）及通信系统设计的高性能6极带通滤波器。凭借 ≥±70kHz 的 3dB 带宽，它提供了卓越的选择性和信号清晰度。

该滤波器专为实现高精度而设计，具有陡峭的滚降特性，在 ±200kHz 处可实现 -60dB 的阻带抑制，确保在拥挤的信号环境中也能将干扰降至最低。凭借标准的 50Ω 阻抗和 ≤4.0dB 的低插入损耗，它是高端接收机中频（IF）滤波的理想解决方案。

主要特性：

1. 6极设计：提供陡峭的频率响应曲线和卓越的选择性。

2. 宽通带：3dB 带宽 ≥±70kHz，确保可靠的数据/语音传输。

3. 卓越抑制能力：带外（±200kHz）抑制能力达 -60dB，提升信号纯净度。

4. 坚固封装：符合工业标准的 25x14x10mm 尺寸，适用于高可靠性应用。

5. 宽温工作范围：在 -40°C 至 +70°C 的温度范围内均能保持稳定性能。

应用领域：

• 通信系统：高端无线电接收机及基站中频（IF）级。

• 射频信号处理：卫星收发机及无线回传系统。

• 航空航天与国防：精密雷达系统及电子战装备。

• 测试与测量：射频频谱分析及信号调理。

ELECTRICAL SPECIFICATION 电气参数

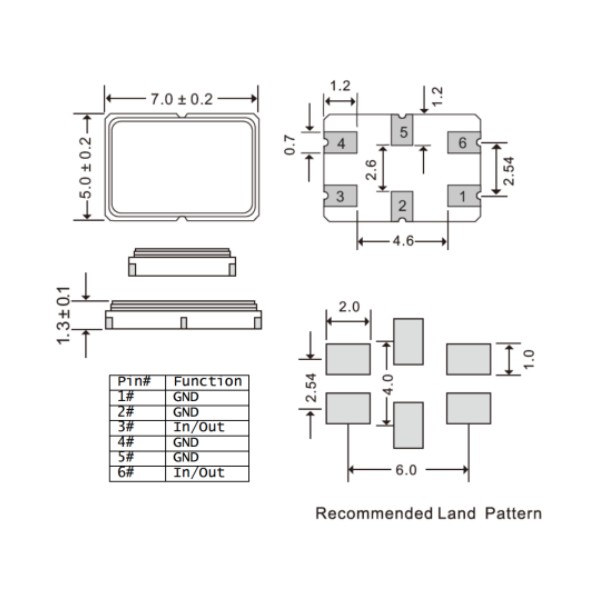

DIMENSION尺寸
