XTALONG 1090MHz 航空/ADS-B 级声表滤波器

中心频率： 1090 MHz
插入损耗：典型值 1.4 dB / 最大值 2.0 dB
通带带宽： 30 MHz (1075.00 MHz – 1105.00 MHz)
带外抑制： 55 dB @ DC-900 MHz / 45 dB @ 1170-1230 MHz

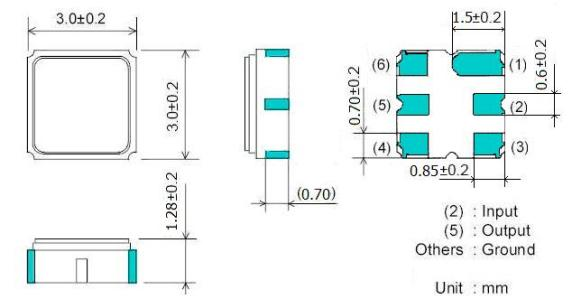

封装尺寸： 3.0 x 3.0 x 1.28 mm (3030 贴片封装)

高性能 1090MHz 声表滤波器 (SAW Filter)，采用 3.0x3.0mm 贴片封装，具备低插损与高带外抑制，专为 ADS-B 及航空电子设备研发。

产品特点

紧凑型 3030 贴片封装，节省电路板空间 (3.0 x 3.0 mm)。

低插入损耗（典型值 1.4 dB），有效减少信号衰减。

高带外抑制能力，提供卓越的抗干扰性能。

工业级工作温度范围，覆盖 -40°C 至 +85°C。

符合 RoHS 标准，采用无铅环保设计。

应用领域

ADS-B（广播式自动相关监视）收发设备。

航空二次监视雷达 (SSR) 及 S 模式应答机。

空中交通管制 (ATC) 地面站及通信系统。

无人机 (UAV) 识别、追踪与远程监控模块。

专用无线通信系统中的 1090MHz 射频前端滤波。

参数

参数	值	单位
工作电压	10	Vdc
输入功率	10	dBm
工作温度范围	-40 ~ +85	℃
储存温度范围	-40 ~ +85	℃

参数		最小值	典型值	最大值	单位
中心频率	fc		1090		MHz
插入损耗（最小值）	IL		1.4	2	dB
插入损耗 1075.00– 1105.00MHz	IL		2	2.5	dB
幅度纹波 (p-p) 1075.00– 1105.00MHz	△a		0.7	1	dB
群时延纹波 1075.00– 1105.00MHz	GDR		15	50	ns
绝对衰减	α
DC- 900.00 MHz		50	55		dB
900.00 - 1040.00 MHz		40	45		dB
1170.00 - 1230.00 MHz		40	45		dB
1230.00 - 2120.00 MHz		45	50		dB
2120.00 - 3000.00MHz		30	35		dB
输入VSWR 1075.00– 1105.00MHz			1.7:1	2.0:1	/
输出VSWR 1075.00– 1105.00MHz			1.7:1	2.0:1	/
